P-30 Yarışması İçin Bir Serçe P-30 Yapım Aşamaları

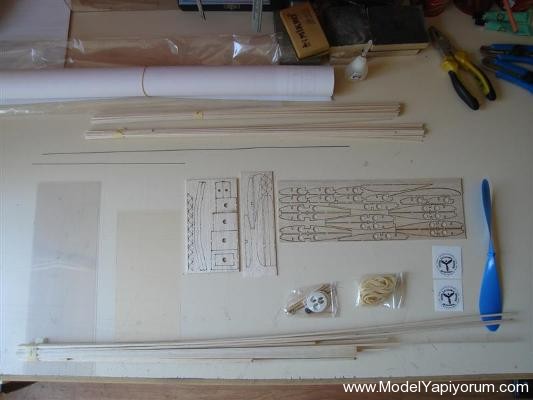

Bir adet serçe p-30 kiti aldım… Kiti açtım ve tüm parçaları ve planı inceledim. Planı dikkatli bir şekilde incelemek iyi bir model yapmanın ilk şartıdır.  P-30 sınıfı yarışma ölçülerine uygun olduğuna baktım.

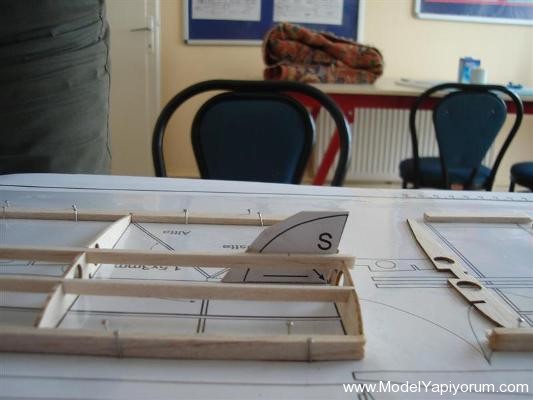

Önce kanat inşaatından başlamayı planladım. İşte en önemlisi kanat açı şablonu. İlerleyen karelerde yaptığım hatayı siz yapmayın. Sn Mehmet Eral beni uyarmasaydı açıyı ters yerden vermişim.

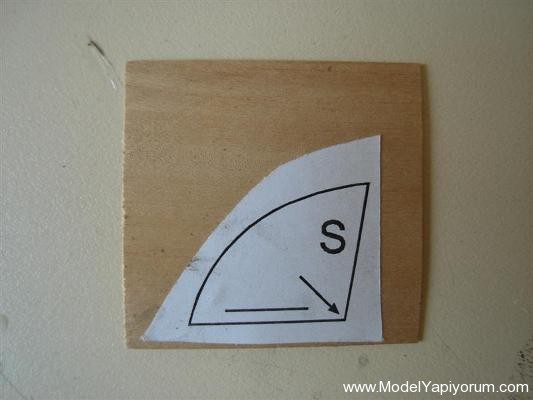

Açı şablonunu balsa veya ıhlamur bir plakaya yapıştırdım.

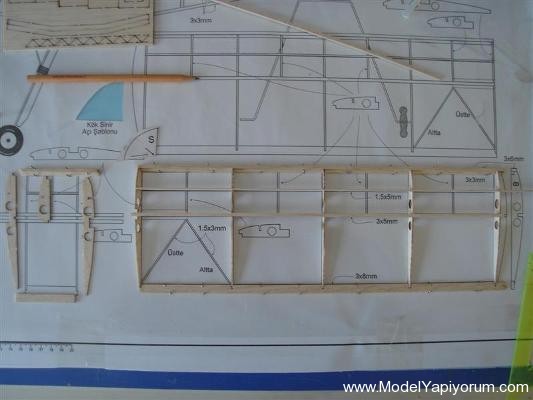

Kanat inşaatına başladım.

İşte açı şablonunu ters verdiğim kare sakın siz bu hatayı yapmayın.

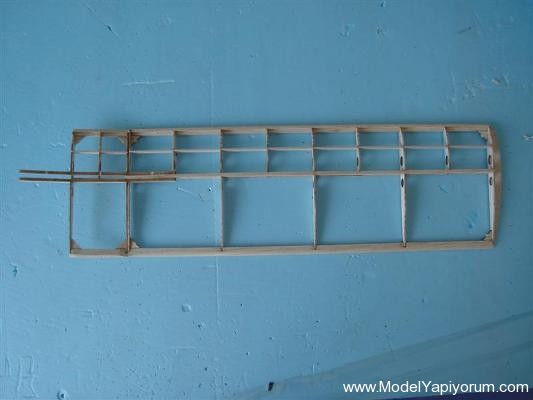

Sağ kanat ve orta kanat inşaatı bitti..

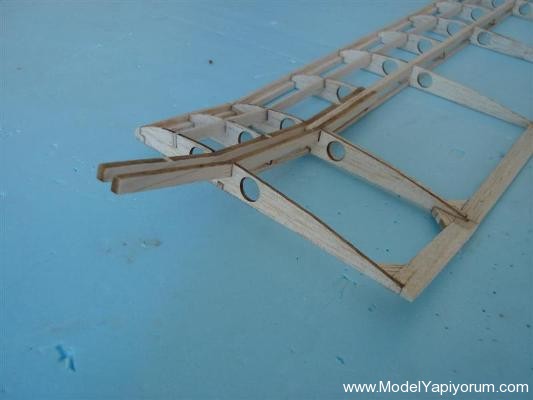

Kanat yan görünüşü..

Kanat açısı..Buralarda çok hata yaptığım için sizde aynı hataları yapmamanız için her kareyi resimledim

Kanadı bitirdim..

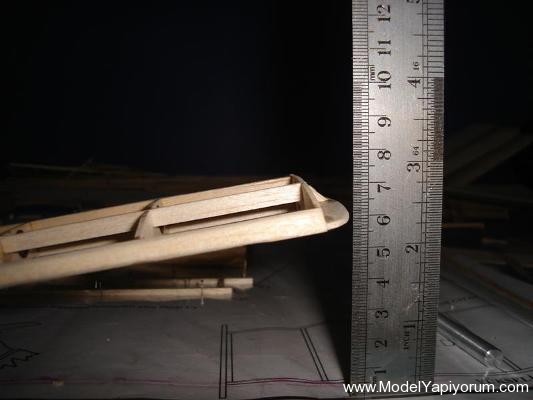

Kanadı dihedral açısı..

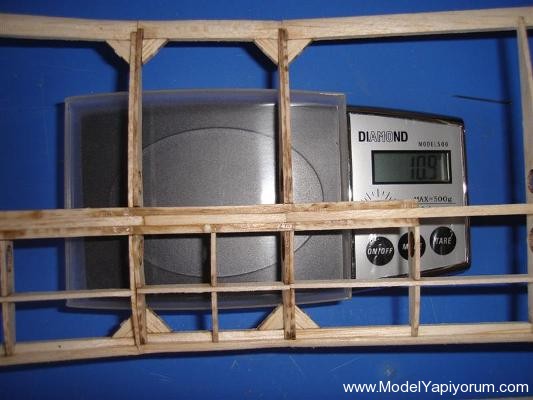

Kanadı ağırlığı ..

Yatay stabilizer (elavatör) yapımı

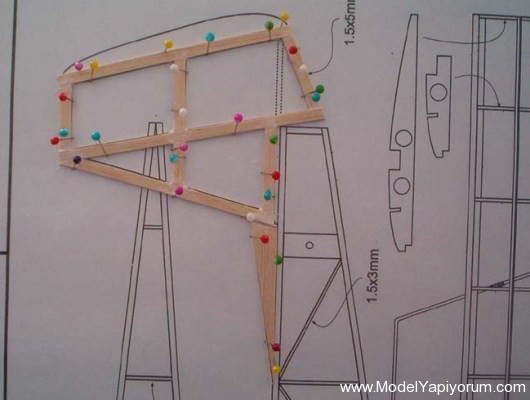

Yatay stabilizer (rudder) yapımı

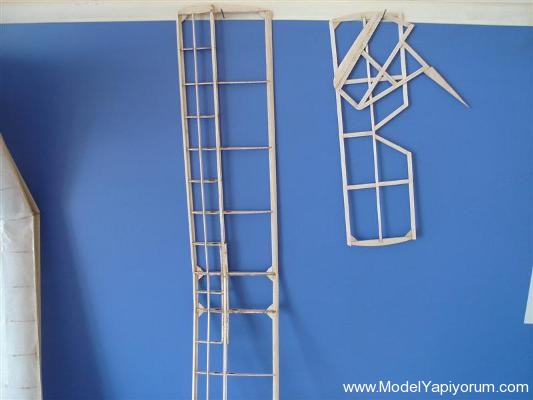

Yaptığım inşaatları kırılmaması için sağlama aldım. Şimdi de gövdeye başlıyorum

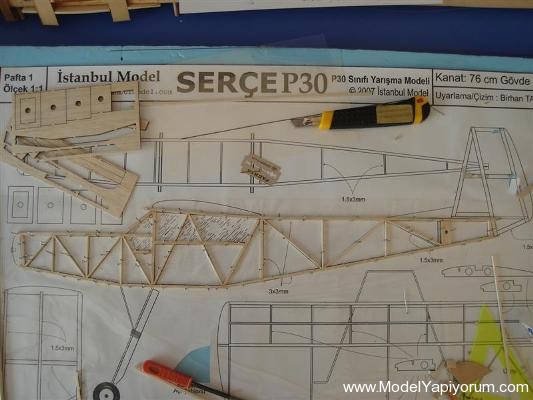

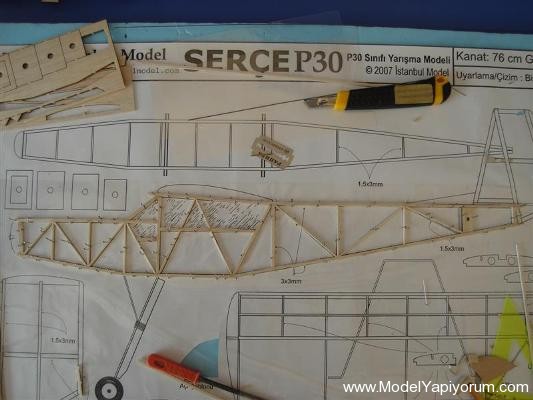

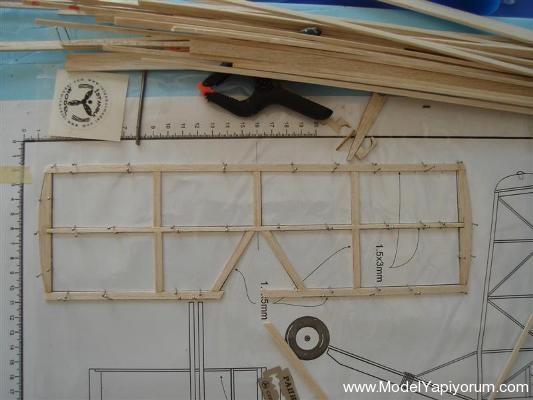

Serçenin gövde inşaatına başladım. Her iki gövde yanının eşit olması yeni başlayan modelciler için sorun yaratır. Bunun en basit çözümü ilk yaptığınız inşaatı söktükten sonra iğne yollarını takip etmektir (ilk inşaatta nereye iğne koyduysanız ikincide de aynı iğne deliklerini kullanmak)

Yapıştırıcıyı en az kullanma yöntemi şırınga ucu takılmış CA

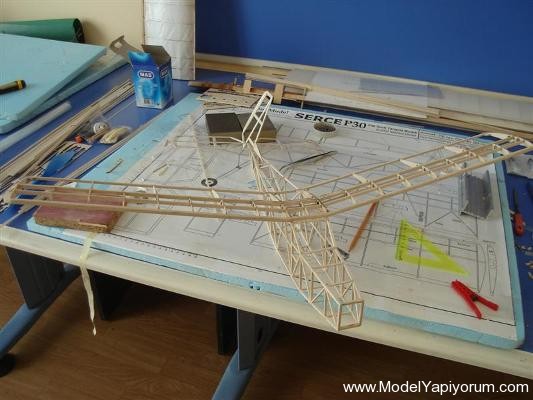

Ve kaplamaya hazır p-30
ağırlık değerleri:
Kanat:10.8 gr.
Yatay stb:1.3 gr.
Dikey stb:0.7 gr.
Gövde:4.6 gr.
Burunluk:0.6 gr.
Lastik:6.7 gr.
İniş takımı:5.1 gr.
Pervane:6.7 gr.
Toplam: 36.5 gr. kaplama hariç
